使用3D打印机打印的模型,当然离不开支撑这个环节,没有支撑,那些悬垂或倾斜的模型就不能打印出来,所以这也是无法避免的环节,下面就详细讲一下这个支撑。
1.什么时候需要支撑结构?
若模型为悬空或跨桥结构,下侧无物体能支撑,则应采用支撑结构。并不是所有悬空都需要支持。若悬空的垂直角度小于45度,则此悬空印刷时无需支撑。3D打印机在相互连接层面上移动的水平偏位非常小(几乎不明显)。通过这种方式,一个层次不会被完全叠加在前面的层之上,而是叠加在较小的偏移上。通过这种方式,打印机可以打印出垂直倾斜较小的悬空物体。45度以下的悬空可由前一层支撑。一般认为45度为临界角。
2.3D打印支架结构缺陷
假如3D打印用于生产,那么每个模型的成本都会很关心。假设你是一个预算紧张的外行,你可能也注意到这一点。3D打印机的支撑结构大大增加了模型成本。建筑物的支撑物需要材料,这些材料随后被拆除并丢弃。因此每一次在3D打印中加入支撑结构,都会增加模型的成本。支撑结构也增加了印刷时间。添加支撑等后处理工作。例如。模面连续支撑结构并置入。若不小心移除三维支撑的过程,将会在模型表面留下缺陷。
3.支助类型
树形:树是一种树状结构,用来支撑该模型的悬空部分。这种3D打印的支架只与一些悬空的固定点相连。这种支撑方式的优点是可以很容易地去除,不会破坏很多悬空底面。但要注意的是,这只适用于非平面悬空,如鼻尖、指尖或拱形。树支撑无法为平面悬空提供足够的稳定性。
直线/风箱型支撑:3D打印中较为常见的支撑形式。这类支撑由垂直的柱子组成,其中一些连接到整个空间。这种支撑可以在任何悬空和跨桥上使用。但将其拆开更为困难,而且还可能对模型表面造成破坏。

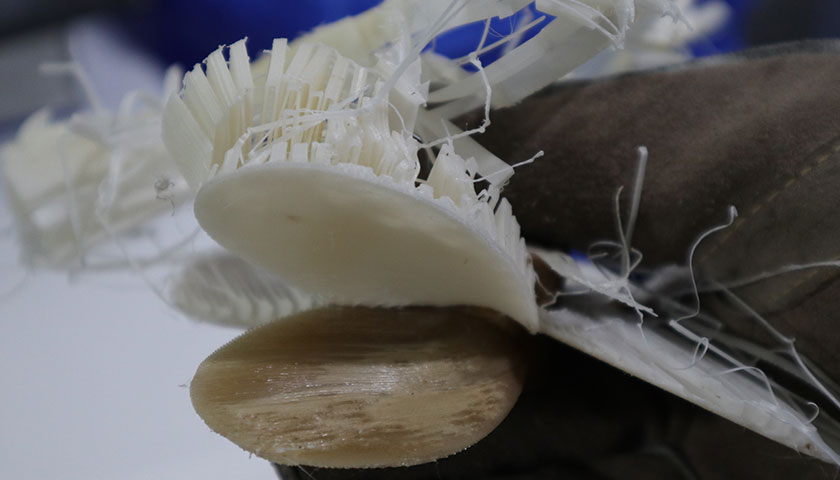

4.拆除支持
观察下面的支撑结构,哪里没有遮挡就容易下手,试着用手指弄断支撑。试着轻柔。只要方法正确,大部分支撑就会轻易脱落。把一些支撑物剪掉。对于哪个工具有不同的看法。可以使用尖嘴钳、刮刀或雕刻刀。可以联合使用。使用刀具或刮刀时,可适当加热刀模或刀片。这样的支撑比较容易切除。
5.倒角
另一种消除支撑结构的方法是倒角。将不愉快的悬空转换为角度小于45度的安全悬空是一个巧妙的办法。总之,很多时候,不可避免的要使用支撑结构。但也尽量保证支撑结构的稳定性,同时又不会浪费过多的材料,便于拆卸,不会对模型表面造成损伤。
