伴随着科技的不断提升,3D打印技术逐渐渗透到各个行业,最近米其林展示了不需要充气、寿命更长的3D打印轮胎等,3D打印推动了许多行业的创新和发展,同时也逐渐受到更多个人用户的关注和使用,今天我们一起来讨论一下如何提高FDM3D打印技术的精度。
FDM首先介绍了FDM3D打印技术的成型原理,FDM3D打印技术一般指的是利用高温将材料熔化成液体,经喷头挤出后固化,最后形成立体实物。FDM机械系统主要包括喷头、送丝机、运动机构、加热室、台面五部分。熔沉积过程中所用的材料分为两个部分:一是成型材料,二是支撑材料。
什么因素对FDM3D打印技术的精度有影响?
FDM3D打印技术是一个集成制造过程,包括CAD/CAM、数据编程、材料编制、材料制备、工艺参数设置和后期处理等环节。FDM成形零件的每一步误差都会影响到成形精度。以下是一些最重要的因素:
材料性能
FDM材料性能的优劣直接影响成形件的成形精度,材料在加工过程中要经过两次固相转变→熔体收缩,凝固过程中由于材料的收缩而引起的应力变形,从而影响成形件的精度。所以,若要提高精确度,应通过改进材料的配制等方法减小收缩率。
分层厚度

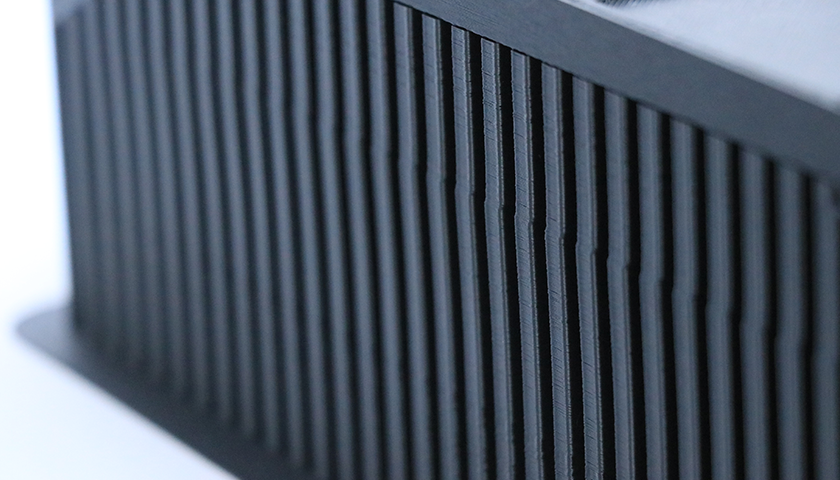

层厚是指成型过程中每层层段的厚度。因为每层都具有一定的厚度,在实体表面上会出现台阶现象,这直接影响着3D打印技术成型件的加工精度和表面质量。一般而言,层状越厚,所形成的型面也会越高,表面质量也会越差,但加工效率却会有所提高。
喷头温度
喷吹温度对材料的流速、挤丝宽度、粘结性、堆叠性能等有影响。低温时,丝体粘度增大,流速减慢,会造成堵塞;同时,丝束层与层间粘结强度降低,可能造成层间剥离;温度过高,物料趋向液体,粘滞系数变小,流动性变强,会导致挤出速度过快不能形成精确控制的丝束,在加工过程中可能出现上层料尚未冷却,而后者则被铺到了上一层上,从而使前一层的材料发生塌陷。
挤出速度是指喷嘴中熔化状态的丝束在喷嘴中挤出的速度。增大挤压速度,挤出丝的截宽增加,当挤出速度达到一定值时,挤出丝束与喷嘴外锥面粘着,形成“挤出胀大”现象,如果3D打印机出现这种情况,就无法进行正常加工。
因此,怎样提高FDM3D打印技术成型件的精度?
1.CAD模型离散化时,用软件修正STL文件,改善面片质量,降低精度损失。
2.选择适当的工艺参数,包括覆层厚度、补偿量、挤出速度、灌装速度、开/关延迟、喷头温度、模室温度等。
3.增加基础厚度和增加填充间隔可使3D打印技术的小件弯曲变形程度减小。
