3D打印设备如何打印一个在没有任何支撑情况下的斜坡零件?

时间:2022-06-29 13:25:39 来源:3D打印设备 作者:远铸智能 浏览量:563
分享到:


众所周知,3D打印设备具有“悬垂结构”零件很难,困扰着所有零件FDM打印工程师的一个大问题:如何在没有任何直接支撑的情况下打印斜坡零件?

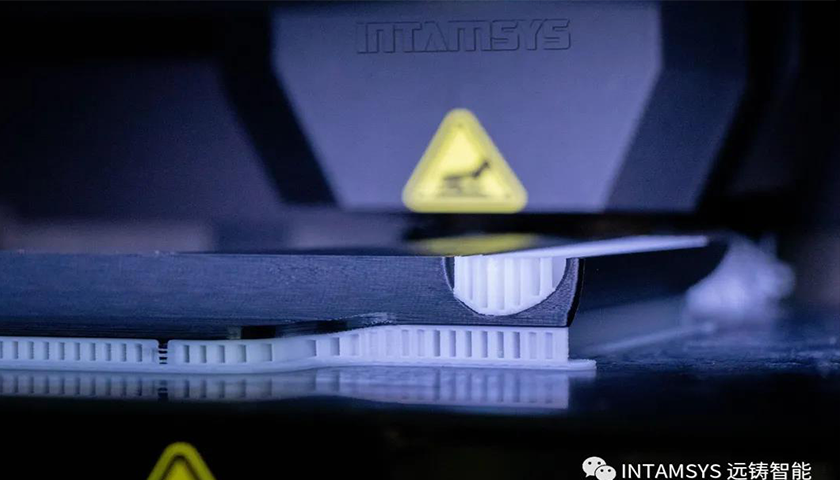

3D打印设备

3D打印中一个太陡的悬垂时会发生什么?


1:下垂:这是塑料凝固前的重力“拉下”人们最终会得到下垂的结构。


2:卷曲:这是塑料冷却不足并开始向上弯曲的地方。3D打印模型时,一些打印区域已经卷曲到喷嘴的高度以上。打印后,表面粗糙不均匀。


那么如何避免上述潜在问题呢?


一、干线与湿线的区别


湿灯丝是造成许多打印缺陷的重要原因。因为大多数都是因为FDM长丝吸湿,这些材料喜欢吸收水分,会对长丝造成严重损伤。细丝作为一种塑料聚合物,由串在一起的分子链制成。水分子会破坏这些链条,破坏的塑料在打印时会引起一系列问题。特别是对于悬垂结构,破坏的结构会加剧下垂程度,降低表面粗糙度。


二、降低喷嘴温度


并不是所有的材料都在同一温度下工作,下垂和卷曲是由冷却不足引起的,所以你可以尝试降低喷嘴的温度。通过降低温度,塑料会更快地固化,从而减少下垂和卷曲。因此,3D打印设备原理可以概括为:在保证足够强度的同时保持尽可能低的温度,降低零件表面的粗糙度,提高悬垂质量。


三、降低打印速度


3D打印设备过快会导致下垂,就像降低喷嘴温度一样,降低打印速度可以提供更多的时间来冷却材料。同时,较慢的流速可以降低挤出机的压力,从而进一步降低喷嘴的温度。如果只影响小悬垂,考虑增加小层时间。如果这不起作用,试着一次打印多个模型,以便每层都有更多的时间冷却。


通常,较慢的打印速度会提高打印质量。但打印速度不能太慢,特别是在小层上,可能导致热喷嘴停留时间过长,从而提高局部温度。然而,在某些情况下,提高打印速度是可行的。这可以拉伸材料,增加张力,并帮助打印件保持其形状。


五、调整图层高度


更精细的层高(左)使每一层突出更少,悬挂是具有挑战性的,因为它们会悬挂在空中。这可以通过降低层高来降低层高“悬挂”。当打印斜坡时,它实际上是在打印阶梯层。在更精细的层高上,每层可以延伸更少的长度,悬浮更少,下垂的可能性和程度更小。


六、以0.3mm层高打印悬垂


另一方面,厚层会更硬,就像一张薄纸和一张厚卡片纸。D在印刷中,厚层可以更好地抵抗下垂,即使它们更突出。厚层的另一个优点是,它们有时能对抗卷曲。虽然它们确实增加了所需的冷却量,但厚层可以帮助“按下”打印件以防止其抬起。最后,我们建议根据悬挂的具体形状和打印的最终目标来调整层高,以选择合适的层高。


七、通过多种方式避免悬垂


考虑悬垂设计:用倒角代替圆角,或在悬垂下放置合适的结构支撑悬垂。对于水平孔,可以使用。“泪珠形状”避免顶部下垂。


切换方向:并非所有打印方向都是一样的。根据零件的具体形状,改变零件的定位方向,悬挂在墙上。下图很好地说明了这一点:字母“T”和“E”需要在其原始方向提供支撑,可重新定位,彻底消除悬垂。


以上是远铸小编关于解决的问题FDM中“悬垂结构”难制造的小方法,快行动起来试试吧!
