熔沉积模拟(FDM)或熔融长丝的制造(FFF)是一种材料的挤压系列。利用FDM技术,在预设的路径上有选择地沉积熔融材料,形成物体。采用的材料为热塑性聚合物,呈丝状。FDM是一种广泛应用的3D打印技术。
FDM3D打印机的工作原理
1.先在一个3D打印机上装一卷热塑性长丝。当喷嘴达到要求的温度时,纤维通过挤压出头并在喷嘴内熔化。
2.挤出头与一个3轴系统相连接,允许它沿着X,Y,Z方向移动。熔解材料被挤成细丝,在预定的位置上逐层沉积,冷却和固化。有时候,用安装在挤出机头上的冷却风扇来加速物料的冷却。
3.要填充区域,需要多次穿越。一层完成后,构建平台下移(或者在其它机器设置中向上移动)并沉积新的层层。反复上述过程,直到零件完成。
FDM3D打印技术的特点
翘曲
弯曲变形是FDM3D打印机常见的缺陷之一。挤出料在凝固过程中冷却后,其尺寸减小。因为印刷品的不同部分以不同的速度冷却,所以它们的尺寸以不同的速度变化。差异化的冷却导致内部压力累积,拉高底层,造成翘曲。在技术上,通过对FDM系统温度进行更严密的监测,可以防止翘曲平台和空腔的温度变化。
减少翘曲的可能性
扁平区域比较容易翘曲,应该尽量避免。纤细突出的特点也容易翘曲。如果是这样,就可以在薄型特征(例如200微米厚的矩形)的边缘添加一些牺牲材料,以增加对构建平台的接触范围,从而避免翘曲。
支承结构

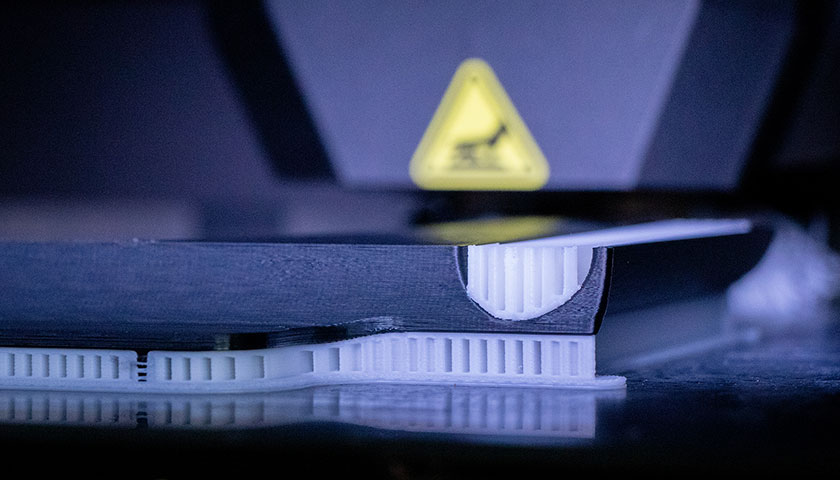

在FDM中,支撑结构是创建具有悬垂几何图形的关键。熔解的热塑性塑料不能在稀薄的空气中沉积。为了达到这个目的,某些几何结构需要支持。支撑部分的印刷表面质量一般比其它部件低。
填充物和厚度
为了减少打印时间和节省材料,FDM零件通常没有实体打印。内衬是一种低密度结构,被称为填充。填充物和外壳厚度对零件强度有重要影响。默认设置为25%的填充密度和1毫米的外壳厚度,作为桌面FDM3D打印机的一个很好的折中方案。
FDM打印机的优点
1.FDM是生产定制热塑性零件和样机的更经济有效的方法。
2.由于技术的可用性高,FDM的交付时间很短。
3.热塑性材料的种类繁多,可用于原型制造和一些非商用用途。
